Iso-Corner

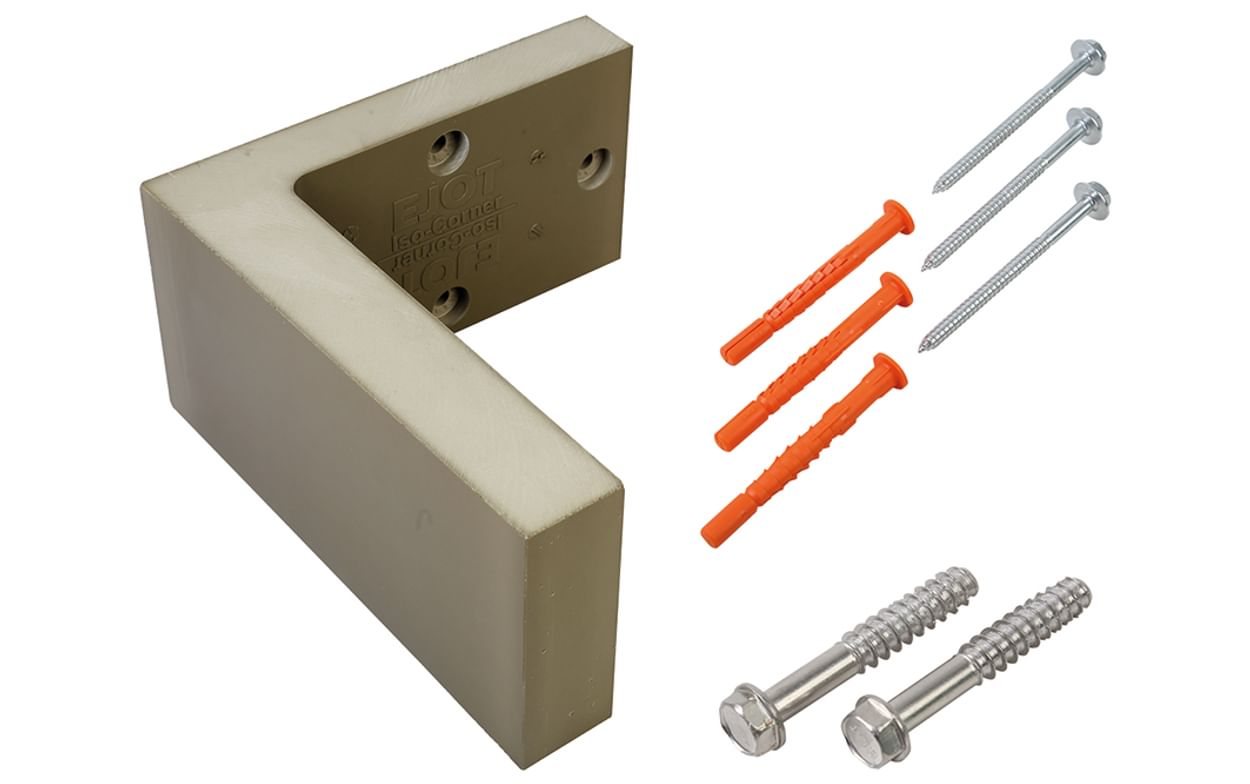

Iso-Corner — System besteht aus: Iso-Corner: Befestigungselement zur wärmebrückenreduzierten Befestigung von geplanten Anbauteilen in Laibungen und Fassadenflächen von WDV-Systemen. Besteht aus fäulnisfreiem und FCKW-freiem Polyurethan-Hartschaum.
Beschreibung
Besteht aus fäulnisfreiem und FCKW-freiem Polyurethan-Hartschaum zur wärmebrückenreduzierten Befestigung von mittelschweren bis schweren Anbauteilen an WDV-Systemen. Zusammen mit einem auf den Untergrund abgestimmten Dübelset sowie Spezialschrauben für die Befestigung der Anbauteile im Tragelement, ergibt sich somit ein perfekt aufeinander abgestimmtes Befestigungssystem.
Verarbeitung
Vor der Montage ist die genaue Lage des Iso-Corners abzuklären und für die nachträgliche Fremdmontage auf den Bauplan einzuzeichnen.
Es empfiehlt sich, den Iso-Corner gleichzeitig beim Kleben der Dämmplatten zu versetzen (kann aber auch vorher montiert werden). Auf die Klebefläche des Iso-Corners den Dämmplattenkleber auftragen. Dabei muss die Klebermenge so variiert werden, dass der Iso-Corner vollflächig auf den Untergrund verklebt wird. Die zusätzliche mechanische Befestigung des Iso-Corners erfolgt erst nach dem Aushärten des Dämmplattenklebers mit dem Iso-Corner Befestigungskit (besteht aus 3 Stück Fassadendübel
SDF-KB-10H-V). Die Eignung dieser Schraubdübel muss für den vorhandenen Untergrund überprüft werden. Falls diese nicht geeignet sind, müssen sie auf Kosten des Bestellers ausgewechselt werden. Mauerwerke mit Lochsteinen sind ohne Schlag zu bohren. Nach der mechanischen Befestigung ist ein Passstück vom Dämmstoff flächenbündig einzukleben. Nach der Durchtrocknung des Dämmplattenklebers ist der eventuelle Flächenüberstand vom Iso-Corner entweder mit einer Stichsäge, einem Fuchsschwanz, einem Winkelschleifer oder einem anderen Schneidewerkzeug für Holzbearbeitung flächenbündig abzulängen. Nach dem Fertigstellen der Fassadenarbeiten (Aufbringung vom armierten Unterputz und Strukturputz) kann die nachträgliche Fremdmontage durchgeführt werden.
Nachträgliche Fremdmontage:
Fremdmontageobjekte werden auf die durchgetrocknete Putzbeschichtung montiert. Zur Befestigung der Anbauteile muss bei sicherheitsrelevanten Lasten (im Rahmen der Zulassung) die Delta Spezialschraube (PT 100 x 60 A4) verwendet werden. Vor der Befestigung sind die Schraubenlöcher mit einem HSS Bohrer Ø 8,0 mm vorzubohren. Die Bohrtiefe muss mindestens 40 mm bzw. max. 45 mm (inkl. Fremdmontage) betragen. Die Verschraubungstiefe im Iso-Corner muss mind. 30 mm betragen, damit sich das Gewinde der Delta Spezialschraube zur Gänze im Iso-Corner verankert.
Besondere Hinweise
Zur nachträglichen Fremdmontage ist die genaue Lage des Iso-Corners vor der Montage festzulegen, genau einzumessen und am Bauplan oder einer Detailskizze einzuzeichnen.
Befestigung im Untergrund:
Die Lasteinleitung in den jeweils vorliegenden Untergrund ist separat zu bemessen. Bei einer sicherheitsrelevanten Befestigung, die keine Mehrfachbefestigung ist, ist das Iso-Corner Befestigungskit durch zusätzliches Einbringen einer Befestigungskit Injektion zu befestigen.
Mehrfachbefestigungen sind: Mind. 3 Befestigungspunkte (Iso-Corner) pro befestigendes Element (Anbauteil). Im Falle eines Versagens einer Befestigungsstelle muss die Last auf mind. 2 benachbarte Befestigungsstellen übertragen werden können.
Im Zweifelsfall wenden Sie sich an einen unserer Außendienstmitarbeiter.
